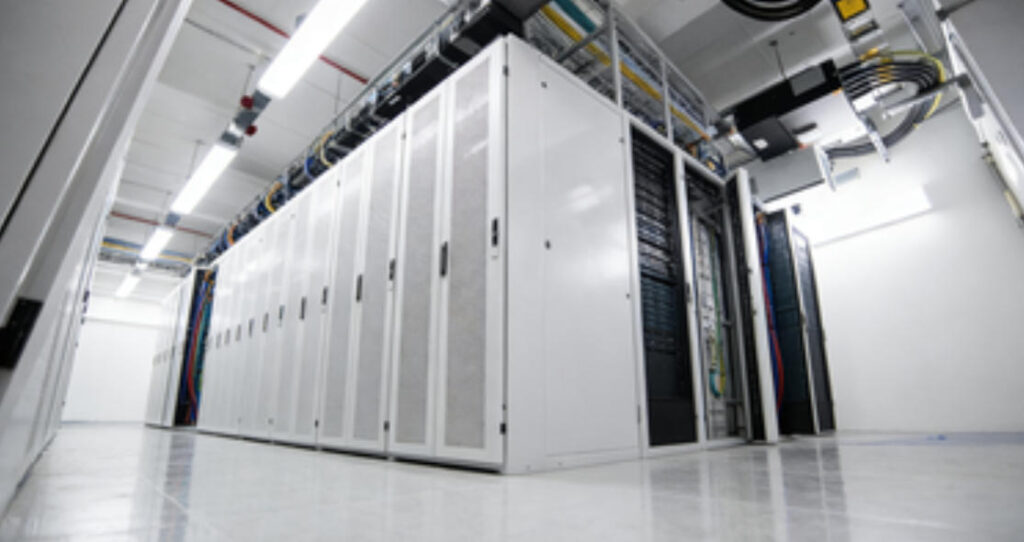

Почему жидкостное охлаждение для центров обработки данных является жизненно важным для будущего терморегулирования?

Для операторов центров обработки данных, инженеров и руководителей ИТ-отделов жидкостное охлаждение для центров обработки данных больше не является элитным улучшением — это необходимость, чтобы раскрыть потенциал масштабирования, сократить энергопотребление и адаптировать инфраструктуру к будущим требованиям при постоянно возрастающем тепловыделении при высокой плотности вычислений.

Почему воздушное охлаждение не подходит для современных центров обработки данных

Для развертывания систем с низкой плотностью энергопотребления (≤12 кВт на стойку) принудительное воздушное охлаждение остается жизнеспособным вариантом, но его ограничения становятся все более серьезными по мере роста вычислительных требований. Воздушное охлаждение предполагает использование больших радиаторов и высокоскоростных вентиляторов для отвода горячего воздуха от компонентов, что создает три критические проблемы:

1. Образование горячих точек: Выходящий воздух из одного компонента повышает температуру соседнего оборудования, что приводит к тепловому дросселированию и снижению производительности.
2. Негибкость конструкции: Процессоры и радиаторы должны располагаться вблизи вентиляционных отверстий, что ограничивает возможности компоновки платы и настройки оборудования.
3. Энергетические отходы: Вентиляторы и блоки CRAC работают сверхурочно, чтобы поддерживать оптимальный рабочий диапазон 21-24°C, что приводит к увеличению затрат на электроэнергию и повышению коэффициента PUE. .

Даже постепенная модернизация воздушного охлаждения не позволяет решить фундаментальную проблему: воздух имеет низкий коэффициент теплопередачи и низкую удельную теплоемкость, что делает его плохой средой для рассеивания интенсивного тепла современных GPU и чипов ИИ. Жидкостное охлаждение устраняет эти недостатки, заменяя воздух высокопроизводительными охлаждающими жидкостями, которые передают тепло в 50-100 раз эффективнее, переопределяя возможную плотность и эффективность центров обработки данных.

Непревзойденные преимущества жидкостного охлаждения для центров обработки данных

Переход на жидкостное охлаждение обусловлен его революционными преимуществами в плане производительности, стоимости и экологичности - преимуществами, которые напрямую касаются самых болезненных моментов в работе современных центров обработки данных:

1. Экспоненциальная плотность и масштабируемость

Жидкостное охлаждение позволяет достичь плотности серверов, с которой не может сравниться воздушное охлаждение: Системы D2C поддерживают 20-85 кВт на стойку, а погружное охлаждение позволяет увеличить этот показатель до 210 кВт+ на стойку. Это означает, что центры обработки данных могут размещать больше вычислительной мощности на том же физическом пространстве, что снижает стоимость недвижимости и позволяет создавать гипермасштабные кластеры ИИ (10 000+ GPU) без масштабных расширений помещений.

2. Значительная экономия энергии и снижение коэффициента полезного действия

Жидкостное охлаждение сокращает потребление энергии на 40-90% по сравнению с воздушным охлаждением, снижая показатели PUE с 1,5-1,8 (воздушное охлаждение) до 1,05-1,2 (жидкостное охлаждение). Для центра обработки данных мощностью 10 МВт это означает **$1.2M+ годовой экономии электроэнергии** - и еще больший выигрыш для центров обработки данных AI с высокой нагрузкой на охлаждение. Министерство энергетики США признало этот потенциал и выделило $40M на финансирование инновационных исследований и внедрения жидкостного охлаждения.

3. Увеличенный срок службы и надежность оборудования

Воздушное охлаждение подвергает оборудование воздействию пыли, вибрации и перепадов температур - все это сокращает срок службы компонентов. Жидкостное охлаждение позволяет обойтись без вентиляторов (распространенная причина отказа) и поддерживать практически изотермическую рабочую температуру (±2°C), снижая износ CPU/GPU до 50%. Погружные системы также защищают оборудование от пыли и влаги, снижая частоту отказов серверов на 90% и сводя к минимуму незапланированные простои.

4. Улучшенная производительность и устранение теплового дросселирования

Современные GPU (например, NVIDIA H100, GB200) снижают производительность, когда температура превышает 85°C - воздушное охлаждение не справляется с этой проблемой в условиях высокой плотности размещения. Жидкостное охлаждение поддерживает стабильную температуру чипов на уровне 40-60°C, обеспечивая 30% более высокую эффективную вычислительную производительность и постоянный разгон для обучения ИИ и рабочих нагрузок HPC. На практике это означает, что 3 сервера с жидкостным охлаждением могут обеспечить ту же производительность, что и 5 серверов с воздушным охлаждением - максимальная рентабельность инвестиций в вычислительное оборудование. .

5. Устойчивое развитие и согласование с Net-Zero

Поскольку на центры обработки данных приходится ~2% мирового потребления электроэнергии, экологичность больше не является приятным приобретением - это императив бизнеса. Жидкостное охлаждение снижает углеродный след за счет сокращения энергопотребления, а многие системы позволяют рекуперировать отработанное тепло: теплый теплоноситель (40-50°C) может быть использован для обогрева офисных зданий, промышленных объектов и даже жилых районов, превращая центры обработки данных из потребителей энергии в ее доноров. Погружное охлаждение с использованием жидкостей на основе кремния также обеспечивает преимущество циркулярной экономики: жидкости служат более 5 лет при минимальном пополнении запасов и полностью пригодны для вторичной переработки.

Реальные истории успеха жидкостного охлаждения

Жидкостное охлаждение для центров обработки данных больше не является теоретической технологией - оно применяется по всему миру в гипермасштабных, искусственных и правительственных центрах обработки данных, демонстрируя доказанные результаты:

• Национальный вычислительный центр Гуйчжоу (Китай): Флагманский проект “East Data West Calculation”, использующий охлаждение распылением с диэлектрической жидкостью на основе минерального масла. Объект достигает PUE <1,1, на 40% ниже энергопотребление по сравнению с воздушным охлаждением и на 30% выше эффективная вычислительная производительность - 216 шкафов, поддерживающих 12-24 кВт на стойку, и отсутствие незапланированных простоев в течение 2 лет.
• Кластеры искусственного интеллекта NVIDIA GB200: Гипермасштабные центры обработки данных развертывают однофазное жидкостное охлаждение прямо на чип (D2C) для суперчипов NVIDIA 1000W+ GB200 Grace Blackwell Superchips NVIDIA. Высокопроизводительные холодные пластины с оптимизированными материалами термоинтерфейса направлены на горячие точки чипов, обеспечивая узлы 8-GPU без теплового дросселирования и стабильную производительность вычислений FP8
• Суперкомпьютеры Министерства энергетики США: Федеральные исследовательские лаборатории используют двухфазное иммерсионное охлаждение для суперкомпьютеров экзафлопсного класса, добиваясь показателей PUE на уровне 1,06 и сокращая энергопотребление на 70% по сравнению с системами воздушного охлаждения, что соответствует целям Министерства энергетики по достижению нулевого уровня энергопотребления к 2030 году.

Важнейшие компоненты системы жидкостного охлаждения

Жидкостное охлаждение для центров обработки данных основывается на наборе компонентов, которые работают в тандеме для обеспечения эффективного и надежного теплообмена. Каждая деталь оптимизирована для минимального энергопотребления и максимальной тепловой производительности - вот основные компоненты и их роль:

1. Холодные пластины: Сердце систем D2C, эти медно-алюминиевые пластины с микроканалами или микроструями для потока охлаждающей жидкости, устанавливаются непосредственно на чипы с TIM (тепловое сопротивление <0,1℃-см²/Вт). .
2. Диэлектрическая жидкость: Непроводящая охлаждающая жидкость для погружных систем - жидкости на основе кремния, минерального масла или фторуглерода, которые предотвращают короткое замыкание и коррозию, обеспечивая высокую теплоемкость. .
3. Блок распределения охлаждающей жидкости (CDU): Центральный узел однофазных систем, который регулирует температуру, расход и давление охлаждающей жидкости, а также передаёт тепло во второстепенную охлаждающую петлю (например, сухой охладитель, охладительная башня).
4. Коллекторы и быстросъемные соединения：Распределительные узлы, обеспечивающие равномерное поступление охлаждающей жидкости на холодные пластины, оснащенные быстросъемными фитингами для удобного технического обслуживания и замены оборудования. 葡萄牙语
5. Конденсатор/теплообменник: Превращает пар обратно в жидкость в двухфазных системах (конденсатор) или передает тепло от охлаждающей жидкости к окружающему воздуху/воде (теплообменник), устраняя необходимость в энергоемких охладителях.
6. Насосы: В однофазных системах D2C и погружных системах маломощные насосы циркулируют охлаждающую жидкость, причем современные конструкции потребляют лишь малую часть энергии вентиляторов воздушного охлаждения.

Как внедрить жидкостное охлаждение для центра обработки данныхs

Внедрение жидкостного охлаждения в центрах обработки данных - это не одномоментный процесс, он требует тщательного планирования с учетом плотности мощности, бюджета и инфраструктуры. Следуйте этим ключевым шагам, чтобы обеспечить успешное развертывание:

1. Оцените свои потребности в охлаждении: Рассчитайте текущую и будущую плотность мощности (кВт на стойку) и определите "горячие точки" - это позволит определить, какое охлаждение лучше всего подходит: D2C, погружное или гибридное.
2. Оцените совместимость инфраструктуры: При модернизации проверьте, могут ли существующие стойки/шкафы поддерживать холодные пластины или погружные резервуары (модульные комплекты доступны для большинства стандартных стоек). При строительстве новых зданий с самого начала проектируйте инфраструктуру с учетом жидкостного охлаждения, чтобы добиться максимальной эффективности.
3. Выберите правильную охлаждающую жидкость: Выбирайте охлаждающую жидкость в зависимости от технологии (вода/гликоль для D2C, кремний/фторуглерод для погружения) и целей устойчивого развития - отдавайте предпочтение нетоксичным, перерабатываемым вариантам с длительным сроком службы.
4. Сотрудничество со специализированными поставщиками: Жидкостное охлаждение требует инженерного опыта - работайте с поставщиками, которые предлагают комплексные решения (проектирование, развертывание, обслуживание) и имеют опыт успешного внедрения в центрах обработки данных.
5. Первый пилот: Разверните небольшой кластер жидкостного охлаждения (1-10 стоек) для проверки производительности, эффективности и обслуживания перед полномасштабным внедрением - это позволит выявить и устранить проблемы на ранней стадии.
6. Оптимизация с учетом коэффициента полезного действия и отработанного тепла: Спроектируйте систему таким образом, чтобы минимизировать потребление энергии (например, использовать сухие охладители вместо чиллеров) и по возможности интегрировать рекуперацию отработанного тепла - это позволит получить максимальную выгоду как с точки зрения затрат, так и с точки зрения экологии.

Жидкостное охлаждение для центров обработки данных является краеугольным камнем следующего поколения высокопроизводительных и устойчивых вычислений. Оно решает фундаментальный тепловой кризис ИИ и высокоплотных вычислений, обеспечивая масштабируемость, сокращая расходы на электроэнергию и продлевая срок службы оборудования - и при этом позволяет центрам обработки данных соответствовать глобальным целям "чистого нуля". Воздушное охлаждение никогда не исчезнет полностью, но для любого центра обработки данных, желающего поддержать ИИ, высокопроизводительные вычисления или защитить свою инфраструктуру в будущем, жидкостное охлаждение - единственный выбор, обеспечивающий производительность, стоимость и устойчивость.
