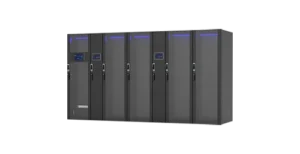

Модульный ЦОД междурядного типа (Aisle)

Модульный ЦОД междурядного типа (Aisle)

Масштабируемые модульные ИТ-комнаты

Модульные ЦОД междурядного типа (Aisle) — это сборные автономные ИТ-комнаты: электропитание, охлаждение и мониторинг интегрированы в единый блок, поэтому система выдерживает корпоративные нагрузки без специального строительства. Каждый модуль собирается и тестируется на заводе, поэтому объём работ на площадке минимален.

SOETECK проектирует такие комнаты для поэтапного роста. Вы начинаете с одного ряда и расширяете его по мере роста нагрузки, добавляя стойки и охлаждение без изменений существующей площади. Ёмкость следует за реальной нагрузкой — расходы и энергопотребление остаются под контролем.

По сравнению со строительством специализированного здания модульный ЦОД междурядного типа вводится быстрее и обходится дешевле. Решение подходит для граничных вычислений, расширения предприятия и временных потребностей в ёмкости. Принцип plug-and-play сохраняет надёжность уровня ЦОД, а мониторинг доступен удалённо с любой площадки.

Предпросмотр видео: модульный ЦОД междурядного типа
Получить брошюруСвязаться с нами

Внутри модульного ЦОД междурядного типа

1 - Типовая схема изоляции коридоров (containment)

Типовая компоновка модульного ЦОД междурядного типа

Модульный ЦОД междурядного типа изолирует горячий и холодный коридоры, чтобы оптимизировать потоки воздуха и эффективность охлаждения: горячий выхлоп отделяется от холодного приточного воздуха, заметно снижая энергопотребление и повышая производительность системы.

Ключевые особенности:

  • Изоляция горячего/холодного коридора: разделяет потоки горячего и холодного воздуха для максимальной эффективности охлаждения.
  • Масштабируемая архитектура: модульная конструкция наращивает ёмкость вместе с нагрузкой.
  • Поддержка высокой плотности: размещает оборудование до 15kW+ на стойку.
  • Энергоэффективность: PUE до 1.3 при правильной конфигурации.
  • Интеллектуальный мониторинг: контроль среды и питания в реальном времени.

2 - Две типовые модели

Модульные ЦОД SOETECK междурядного типа доступны в различных конфигурациях под разные требования к ёмкости: изоляция холодного коридора для стандартных развертываний, горячего — для сред высокой плотности. Гибкие решения для каждой задачи.

Модульный ЦОД с холодным коридором

Модульный ЦОД с холодным коридором

Модульный ЦОД с горячим коридором

Модульный ЦОД с горячим коридором

3 - Основные модули инфраструктуры

Решение модульного ЦОД междурядного типа SOETECK состоит из ключевых компонентов: система шкафов, система управления теплом, критическое электропитание, система безопасности и система динамического контроля среды.

Эффективный модуль охлаждения

Терморегулирование и отвод тепла

Интеллектуальное распределение энергии

Распределение и управление электропитанием

Система безопасности

Пожарная защита и физическая безопасность

Интеллектуальная система мониторинга

Контроль рабочего состояния

Критическое электропитание

Решение модульного ЦОД междурядного типа SOETECK включает эффективную систему распределения энергии: линейку стоечных ИБП и заказные распределительные модули. По потребности заказчика устанавливаются стоечные литиевые или свинцово-кислотные батареи. Мы также подбираем ИБП под задачу и выполняем полный цикл проектирования и производства системы распределения.

ИБП серии SY-RT (1-3kVA)ИБП серии SY-RT (1-3kVA)ИБП серии SY-RT (1-3kVA)
ИБП серии SY-RT (1-3kVA)

ИБП серии SY-RT (1-3kVA) обеспечивает надёжную онлайн-защиту с двойным преобразованием: выход PF1, широкий диапазон входного напряжения 110-300VAC и компактный конструктив «стойка/башня». КПД в режиме ECO достигает 96%, время переключения — 0ms.

ИБП серии SY-RT (1-10kVA)ИБП серии SY-RT (1-10kVA)ИБП серии SY-RT (1-10kVA)ИБП серии SY-RT (1-10kVA)
ИБП серии SY-RT (1-10kVA)

ИБП SOETECK серии SY-RT Winner Pro (1-10kVA): надёжная онлайн-защита с выходом PF0.9, широкий диапазон входного напряжения и гибкий монтаж «в стойку или башню» для различных сценариев в модульных ЦОД междурядного типа.

ИБП серии SY-RT (1-10kVA)ИБП серии SY-RT (1-10kVA)ИБП серии SY-RT (1-10kVA)ИБП серии SY-RT (1-10kVA)
ИБП серии SY-RT (1-10kVA)

ИБП серии SY-RT (1-10kVA): надёжная онлайн-защита с выходом PF0.8, КПД до 93% и гибкий монтаж в стойку или башню. Оптимален для защиты критичного оборудования в ЦОД и корпоративной среде.

Тепловое управление

SOETECK предлагает комплексные решения по охлаждению для центров обработки данных и базовых станций: прецизионное кондиционирование уровня помещения, ряда и стойки. Для эффективного отвода тепла от высокоплотных вычислений в отдельной стойке наши стоечные и внутрирядовые системы прецизионного кондиционирования спроектированы с упором на эффективность и экономичность.

Модельный ряд

МоделиSY-AMDC-10SY-AMDC-20SY-AMDC-40Под заказ
Конфигурация10 стоек20 стоек40 стоекПод заказ
Размер стойки600×1000mm600×1000mm600×1000mmПод заказ
Ёмкость стойки42U42U42UПод заказ
Макс. мощность на стойку8kW10kW12kWПод заказ
Суммарная ИТ-мощность80kW200kW480kWПод заказ
Тип охлажденияВнутрирядовый DX/холодная водаВнутрирядовый DX/холодная водаВнутрирядовый DX/холодная водаПод заказ
Ограничение коридора (containment)Горячий/холодный коридорГорячий/холодный коридорГорячий/холодный коридорПод заказ
PUE≤1.4≤1.35≤1.3Под заказ

SOETECK Модульный ЦОД междурядного типа (Aisle).pdf

Кому нужен модульный ЦОД?

Сценарии применения: интеграция модулей электропитания, охлаждения и инфраструктуры для надёжной работы ИТ — там, где модульный ЦОД междурядного типа даёт уникальные преимущества

Небольшие серверные

Небольшие серверные

КомпактностьИнтегрированный мониторингПоэтапное расширение

Компактный дизайн задействует каждый квадратный метр; интегрированный мониторинг централизует управление и сокращает ручной труд; расширение начинается с нескольких стоек — без крупных стартовых вложений.

ИТ-комнаты предприятий, филиалы

Узлы граничных вычислений

Узлы граничных вычислений

Широкий температурный диапазонУдалённый мониторингЭнергоэффективность

Широкий температурный диапазон (от -10℃ до 40℃) обеспечивает стабильность; встроенный удалённый мониторинг позволяет работать без персонала; оптимизированное охлаждение снижает энергопотребление на 30% и поддерживает солнечную энергетику.

Удалённые буровые площадки, горнодобывающие объекты

Расширение ЦОД

Расширение ЦОД

Plug-and-playПараллельное расширениеАвтобалансировка

Заводские модули подключаются по принципу plug-and-play и сокращают время развертывания более чем на 70%; параллельное расширение не мешает текущим операциям.

Облачные ЦОД, ИТ-расширение предприятий

Сети филиалов и офисов

Сети филиалов и офисов

Многоуровневые оповещенияУдалённая платформаРезервирование

Комплексный мониторинг поднимает многоуровневые оповещения при любых отклонениях; удалённая платформа берёт на себя большинство ежедневных задач и диагностику.

Банковские филиалы, розничные сети

Временные мероприятия

Временные мероприятия

Развёртывание за часыАвтономностьПовторное использование

Модульная конструкция разворачивается за считаные часы; интегрированные блоки питания и охлаждения работают независимо от местной инфраструктуры.

Выставки, аварийное реагирование

НИОКР и лаборатории

НИОКР и лаборатории

Гибкие модулиПрединтегрированная кабельная системаСтандартизированные интерфейсы

Модульные компоненты гибко переконфигурируются и переключаются между режимами под задачи тестирования; прединтегрированная кабельная система держит среду в порядке.

Научные лаборатории, испытательные центры

Кейсы модульных ЦОД междурядного типа

Стимулируя инновации: SOETECK предоставляет Saudi Telecom передовые мобильные контейнерные решения для центров обработки данных с OLT

Стимулируя инновации: SOETECK предоставляет Saudi Telecom передовые мобильные контейнерные решения для центров обработки данных с OLT

Проект DR для Saudi Telecom был инициирован для проектирования и внедрения полностью настраиваемого мобильного контейнерного центра обработки данных с OLT (Optical Line Terminal), повышающего операционные возможности операторов связи на Ближнем Востоке. Это инновационное решение…

WebSat Media оптимизирует инфраструктуру центра обработки данных с решениями SOETECK по охлаждению

WebSat Media оптимизирует инфраструктуру центра обработки данных с решениями SOETECK по охлаждению

WebSat, основанная в 2000 году со штаб-квартирой в Сингапуре, является мировым лидером в области предоставления спутниковой, вещательной, фиксированной и беспроводной телекоммуникационной инфраструктуры, программных решений и интернет-услуг. По мере роста спроса на хранение данных…

Поговорите с инженером

Свяжитесь с SOETECK

Расскажите о требованиях к объекту и получите практичный путь к решению. Сообщите тип проекта, требуемую ёмкость и сроки — команда поможет подобрать подходящую конфигурацию.

  • Консультация по проекту
  • Поддержка при выборе конфигурации
  • Региональное сопровождение
Связаться с намиСкачать брошюру
