Centro de Datos Modular de Pasillo

Centro de Datos Modular de Pasillo

Salas de TI modulares, listas para escalar

Los centros de datos modulares de pasillo son salas de TI prefabricadas y autónomas: energía, refrigeración y monitoreo integrados en una sola unidad, capaces de operar cargas empresariales sin obra civil dedicada. Cada módulo se ensambla y prueba en fábrica, reduciendo al mínimo el trabajo en sitio.

SOETECK diseña estas salas para crecer por etapas: comience con un pasillo y amplíelo a medida que aumenta la demanda, añadiendo racks y refrigeración sin alterar la huella existente. La capacidad se mantiene cerca de la carga real, con el gasto y el consumo energético bajo control.

Frente a la construcción a medida, un centro de datos modular de pasillo se despliega más rápido y cuesta menos. Es ideal para cómputo de borde, expansión empresarial y necesidades de capacidad con plazo definido. El diseño plug-and-play mantiene una confiabilidad de nivel data center, con monitoreo remoto desde cualquier sitio.

Vista previa del video del Centro de Datos Modular de Pasillo
Obtener folletoContáctenos

Por dentro del Centro de Datos Modular de Pasillo

1 - Diseño típico de contención de pasillo

Diseño típico de un centro de datos modular de pasillo

El centro de datos modular de pasillo utiliza contención de pasillo caliente/frío para optimizar el flujo de aire y la eficiencia de refrigeración. Este diseño separa el aire caliente de escape del aire frío de suministro, reduciendo significativamente el consumo de energía y mejorando el rendimiento general del sistema.

Características clave:

  • Contención de pasillo caliente/frío: separa las corrientes de aire caliente y frío para la máxima eficiencia de refrigeración.
  • Arquitectura escalable: el diseño modular permite que la capacidad crezca con la demanda.
  • Soporte de alta densidad: aloja equipos de alta potencia de hasta 15kW+ por rack.
  • Eficiencia energética: PUE tan bajo como 1.3 con la configuración adecuada.
  • Monitoreo inteligente: supervisión ambiental y eléctrica en tiempo real para una operación óptima.

2 - Dos modelos típicos

Los centros de datos modulares de pasillo de SOETECK están disponibles en diversas configuraciones para diferentes necesidades de capacidad: desde la contención de pasillo frío para despliegues estándar hasta la contención de pasillo caliente para entornos de alta densidad, con soluciones flexibles para cada necesidad.

Centro de Datos Modular de Pasillo Frío

Centro de Datos Modular de Pasillo Frío

Centro de Datos Modular de Pasillo Caliente

Centro de Datos Modular de Pasillo Caliente

3 - Módulos principales de infraestructura

La solución de centro de datos modular de pasillo de SOETECK se compone de varios elementos clave: sistema de gabinetes, sistema de control térmico, alimentación crítica, sistema de seguridad y sistema dinámico de ambiente.

Módulo de refrigeración eficiente

Gestión térmica y disipación de calor

Distribución de energía inteligente

Distribución y gestión del suministro eléctrico

Sistema de protección y seguridad

Protección contra incendios y seguridad física

Sistema inteligente de monitoreo

Supervisión del estado operativo

Energía Crítica

La solución de centro de datos modular de pasillo de SOETECK incorpora un sistema eficiente de distribución de energía, con una gama de UPS montados en rack y módulos de distribución diseñados a medida. El cliente puede elegir baterías de litio o de plomo-ácido montadas en rack según sus necesidades. También ofrecemos selección de UPS personalizada, junto con el diseño y la fabricación integrales del sistema de distribución.

UPS Serie SY-RT (1-3kVA)UPS Serie SY-RT (1-3kVA)UPS Serie SY-RT (1-3kVA)
UPS Serie SY-RT (1-3kVA)

La UPS Serie SY-RT (1-3kVA) brinda protección online confiable con doble conversión: salida PF1, amplio rango de voltaje de entrada de 110-300VAC y diseño compacto rack/torre. Alcanza 96% de eficiencia en modo ECO con tiempo de transferencia de 0ms.

UPS Serie SY-RT (1-10kVA)UPS Serie SY-RT (1-10kVA)UPS Serie SY-RT (1-10kVA)UPS Serie SY-RT (1-10kVA)
UPS Serie SY-RT (1-10kVA)

La UPS SOETECK Serie SY-RT Winner Pro (1-10kVA) ofrece protección online confiable con salida PF0.9, amplio rango de voltaje de entrada y montaje flexible en rack o torre para despliegues versátiles en centros de datos modulares de pasillo.

UPS Serie SY-RT (1-10kVA)UPS Serie SY-RT (1-10kVA)UPS Serie SY-RT (1-10kVA)UPS Serie SY-RT (1-10kVA)
UPS Serie SY-RT (1-10kVA)

La UPS Serie SY-RT (1-10kVA) ofrece protección online confiable con PF0.8, eficiencia de hasta 93% y montaje flexible en rack o torre. Ideal para proteger equipos críticos en centros de datos y entornos empresariales.

Gestión Térmica

SOETECK ofrece soluciones integrales de enfriamiento para centros de datos y estaciones base, incluyendo sistemas de aire acondicionado de precisión a nivel de sala, fila y gabinete. Para atender las demandas térmicas del cómputo de alta densidad dentro de gabinetes individuales, nuestros sistemas de precisión de gabinete y en fila están diseñados para la eficiencia y la rentabilidad.

Modelos destacados

ModelosSY-AMDC-10SY-AMDC-20SY-AMDC-40Personalizado
Configuración10 racks20 racks40 racksPersonalizado
Tamaño del rack600×1000mm600×1000mm600×1000mmPersonalizado
Capacidad del rack42U42U42UPersonalizado
Potencia máxima por rack8kW10kW12kWPersonalizado
Capacidad total de TI80kW200kW480kWPersonalizado
Tipo de enfriamientoEn fila DX/agua heladaEn fila DX/agua heladaEn fila DX/agua heladaPersonalizado
Contención de pasilloPasillo caliente/fríoPasillo caliente/fríoPasillo caliente/fríoPersonalizado
PUE≤1.4≤1.35≤1.3Personalizado

SOETECK Centro de Datos Modular de Pasillo.pdf

¿Quién necesita un centro de datos modular?

Escenarios de aplicación: una integración de módulos de energía, refrigeración e infraestructura para operaciones de TI confiables — donde el centro de datos modular de pasillo aporta un valor único

Salas de servidores pequeñas

Salas de servidores pequeñas

Diseño compactoMonitoreo integradoExpansión gradual

El diseño compacto aprovecha al máximo el espacio; el monitoreo integrado centraliza la gestión de dispositivos y reduce el trabajo manual; admite expansión gradual desde pocos gabinetes, evitando grandes inversiones iniciales.

Salas de TI corporativas, sucursales

Sitios de cómputo de borde

Sitios de cómputo de borde

Diseño de amplio rango térmicoMonitoreo remotoEficiencia energética

El diseño de amplio rango térmico garantiza estabilidad entre -10℃ y 40℃; el monitoreo remoto integrado permite la operación no tripulada; la refrigeración optimizada reduce el consumo de energía en 30% y admite energía solar.

Sitios de perforación remotos, operaciones mineras

Expansión de centro de datos

Expansión de centro de datos

Plug-and-playExpansión en paraleloAutobalanceo

Los módulos prefabricados en fábrica permiten un despliegue plug-and-play que reduce el tiempo de instalación en más de 70%; la expansión en paralelo no afecta las operaciones existentes.

Centros de datos en la nube, expansión de TI corporativa

Oficinas con múltiples sucursales

Oficinas con múltiples sucursales

Alarmas multinivelPlataforma remotaDiseño redundante

El monitoreo integral dispara alarmas multinivel ante cualquier anomalía; la plataforma remota se encarga de la mayor parte de la gestión diaria y del diagnóstico de fallas.

Sucursales bancarias, cadenas minoristas

Eventos temporales

Eventos temporales

Instalación en horasAutónomoReutilizable

El diseño modular permite instalar el sistema en cuestión de horas; las unidades integradas de energía y refrigeración operan de forma independiente de la infraestructura local.

Exposiciones, respuesta ante emergencias

Laboratorios de I+D

Laboratorios de I+D

Módulos flexiblesCableado preintegradoInterfaces estandarizadas

Los componentes modulares admiten reconfiguración flexible y cambio de modos según las necesidades de prueba; el cableado preintegrado mantiene el entorno ordenado.

Laboratorios de investigación, instalaciones de prueba

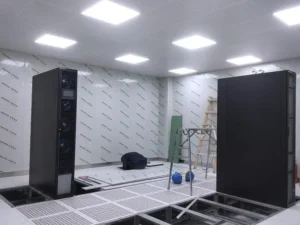

Casos de éxito del Centro de Datos Modular de Pasillo
