Proyecto de centro de datos modular en contenedor

Centro de Datos Modular en Contenedor

Centros de datos en contenedor, desplegados con rapidez

Los centros de datos en contenedor ponen la capacidad de cómputo en marcha más rápido que una construcción convencional. Al ser la arquitectura prefabricada y modular, el despliegue se dimensiona y personaliza para cada emplazamiento y se adapta cuando las necesidades cambian.

Los centros de datos en contenedor prefabricados de SOETECK mantienen bajos los costos operativos mediante una gestión de energía y un control térmico más precisos. Las unidades son flexibles y escalables y, como cada una se diseña junto al cliente, se ajustan a la carga de trabajo real y no a una especificación genérica.

Para las pymes este enfoque también es rentable: nuestro modelo orientado al servicio nos permite ofrecer mejor precio que Huawei sin renunciar al soporte. Cuando el proyecto crece, nuestra cadena de suministro también asume construcciones a gran escala. Vea el proyecto DR para Saudi Telecom, donde refinamos el diseño en estrecho diálogo con el cliente.

Vista previa del video del proyecto de centro de datos modular prefabricado
OBTENER FOLLETOCONTÁCTENOS

Por dentro del centro de datos en contenedor

1 - Un diseño típico de los PCDC

Diseño típico de un centro de datos modular en contenedor

El centro de datos en contenedor ofrece una solución integrada para la distribución de energía, la gestión de refrigeración, la seguridad contra incendios y el cableado estructurado. Está diseñado para ofrecer seguridad, fiabilidad y eficiencia en un formato compacto.

Características clave:

  • Seguridad y fiabilidad: construido conforme a altos estándares de seguridad, con múltiples protecciones: resistencia al fuego, al agua y funciones de seguridad reforzadas.
  • Despliegue rápido: el diseño permite una instalación ágil, con el sistema listo para operar en poco tiempo.
  • Escalabilidad flexible: la arquitectura modular facilita la ampliación conforme cambian los requisitos.
  • Alta densidad y eficiencia: el aprovechamiento del espacio permite gran capacidad de cómputo con el mínimo consumo de recursos.
  • Gestión inteligente: equipos de monitoreo y gestión para una supervisión y un mantenimiento eficaces.

2 - Dos modelos típicos

Los centros de datos en contenedor prefabricados de SOETECK se fabrican en varios tamaños para responder a distintas necesidades de negocio. Presentamos aquí dos dimensiones típicas: los contenedores de 20 y de 40 pies, cada uno diseñado para ofrecer soluciones de cómputo eficientes y flexibles.

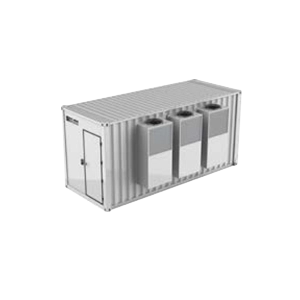

Centro de datos en contenedor 20ft

Centro de datos en contenedor 20ft
Vista general

El centro de datos en contenedor de 20 pies es una solución compacta ideal para empresas con requisitos de cómputo moderados. Su pequeña huella facilita el despliegue tanto en zonas urbanas como remotas.

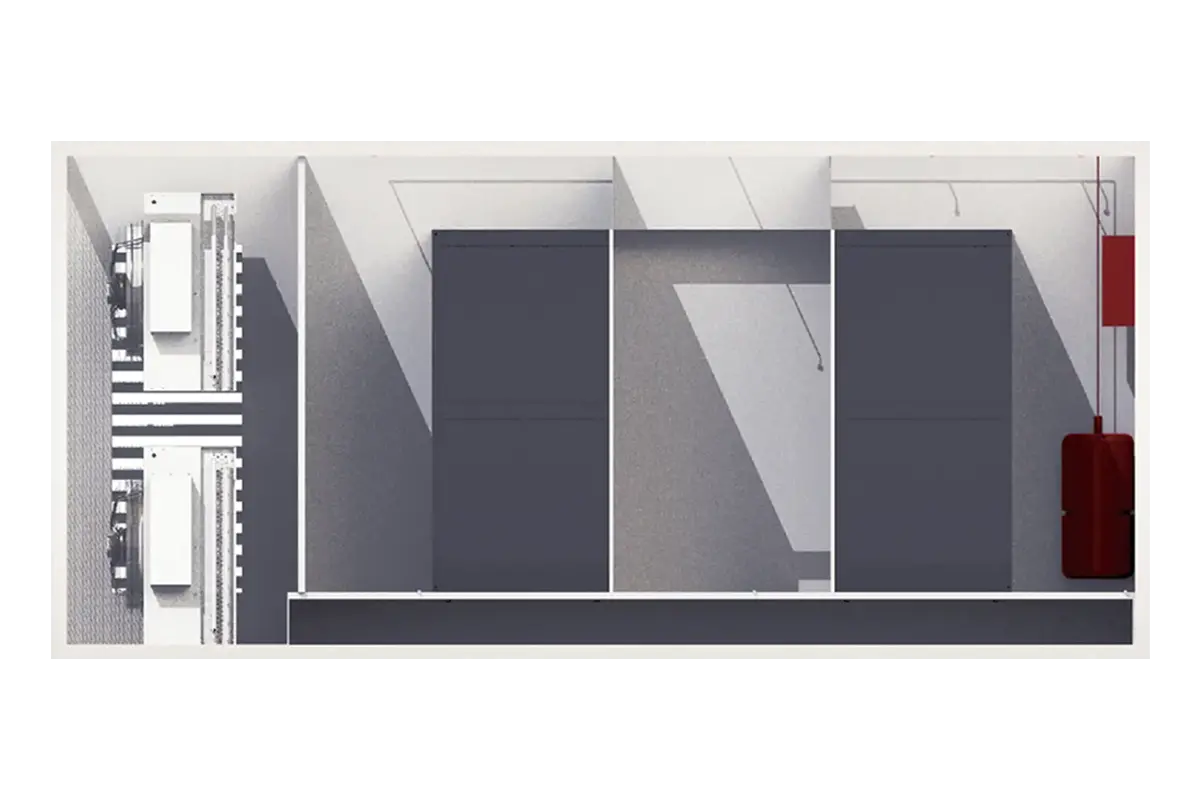

Vista frontal
Vista frontal
Responsable de la entrada y expulsión del aire exterior; proporciona refrigeración y ventilación.
Zona donde se concentra el aire caliente expulsado por los equipos servidor.
Los servidores se orientan hacia el pasillo frío, lo que permite que el aire frío llegue directamente a los equipos.
Supervisa y detecta posibles riesgos de incendio.

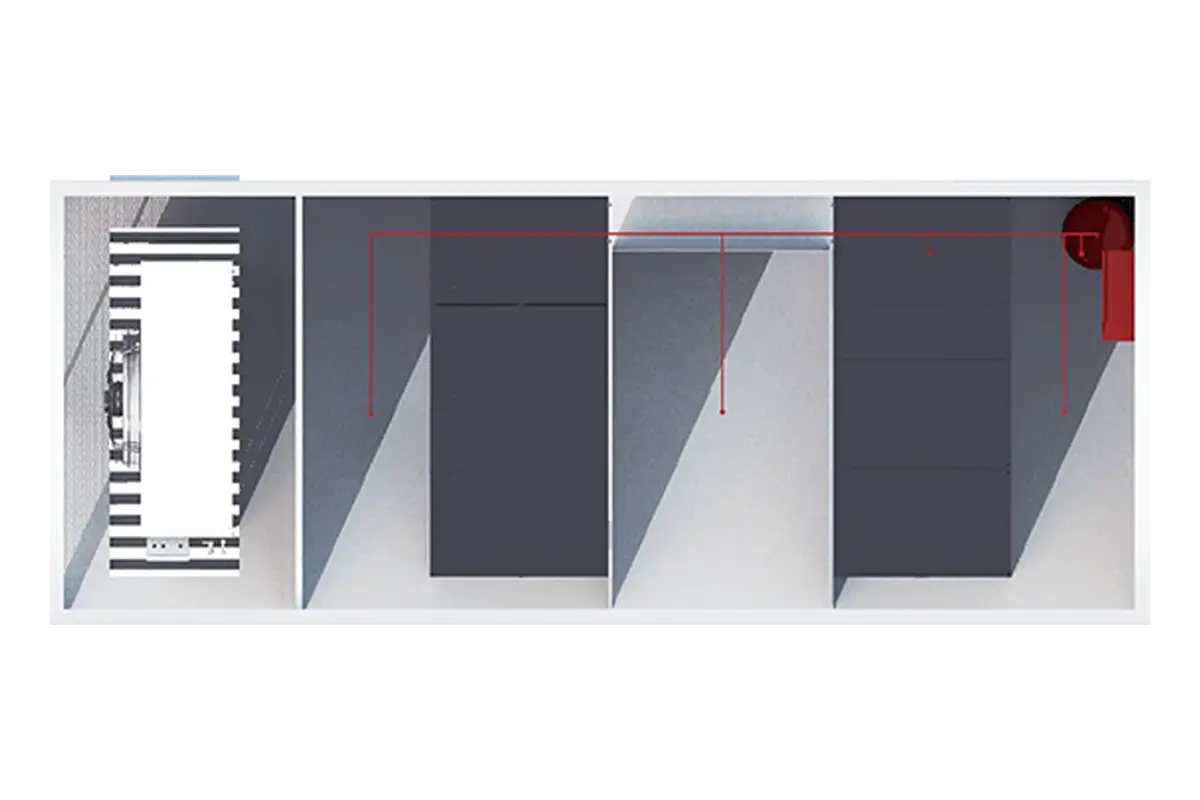

Vista superior
Vista superior
Se usa para alojar y proteger servidores y otros equipos de TI.
Unidades de refrigeración instaladas directamente entre los racks de servidores.
Proporciona energía temporal durante cortes eléctricos.
Almacena energía de respaldo, normalmente junto con el UPS.

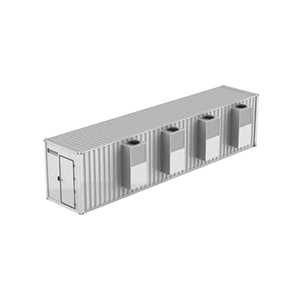

Centro de datos en contenedor 40ft

Centro de datos en contenedor 40ft
Vista general

El centro de datos en contenedor de 40 pies está diseñado para despliegues de mayor escala: amplía la capacidad para cómputo de alta densidad manteniendo la misma rapidez de despliegue.

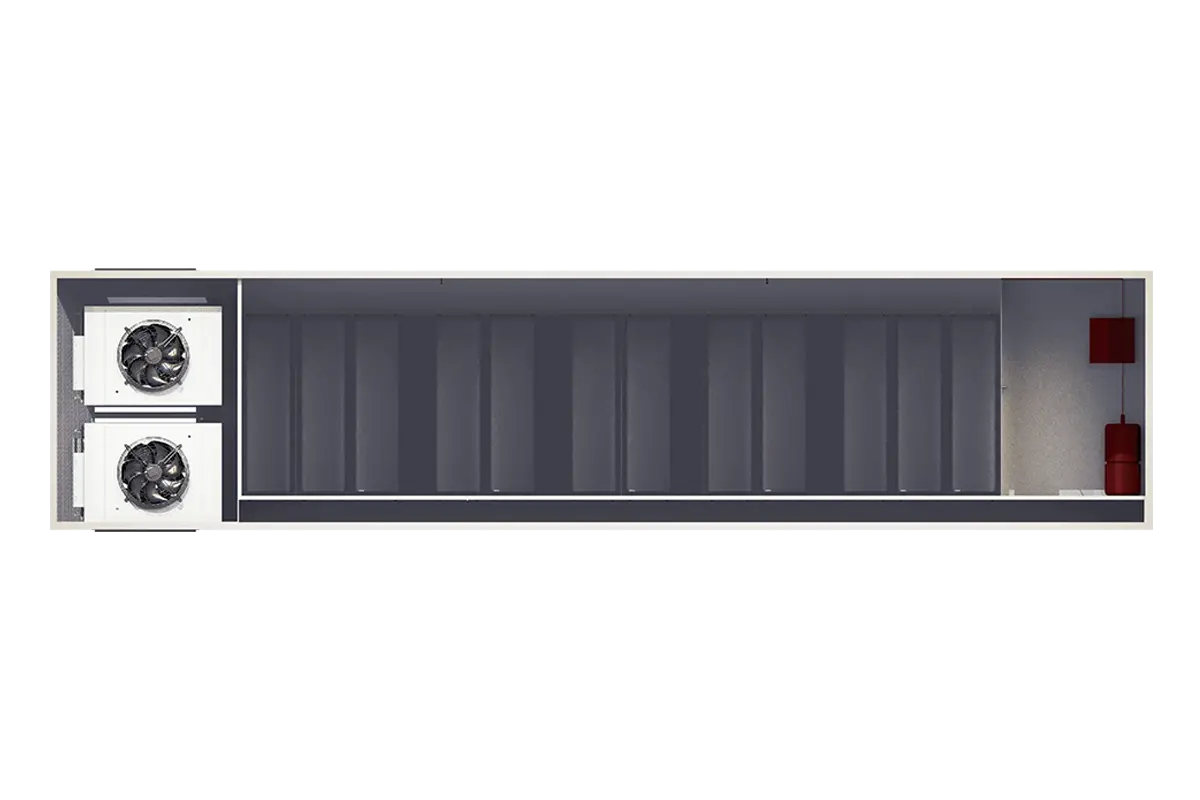

Vista frontal
Vista frontal
Responsable de la entrada y expulsión del aire exterior.
Zona donde se concentra el aire caliente.
Los servidores se orientan hacia el pasillo frío.
Supervisa y detecta posibles riesgos de incendio.

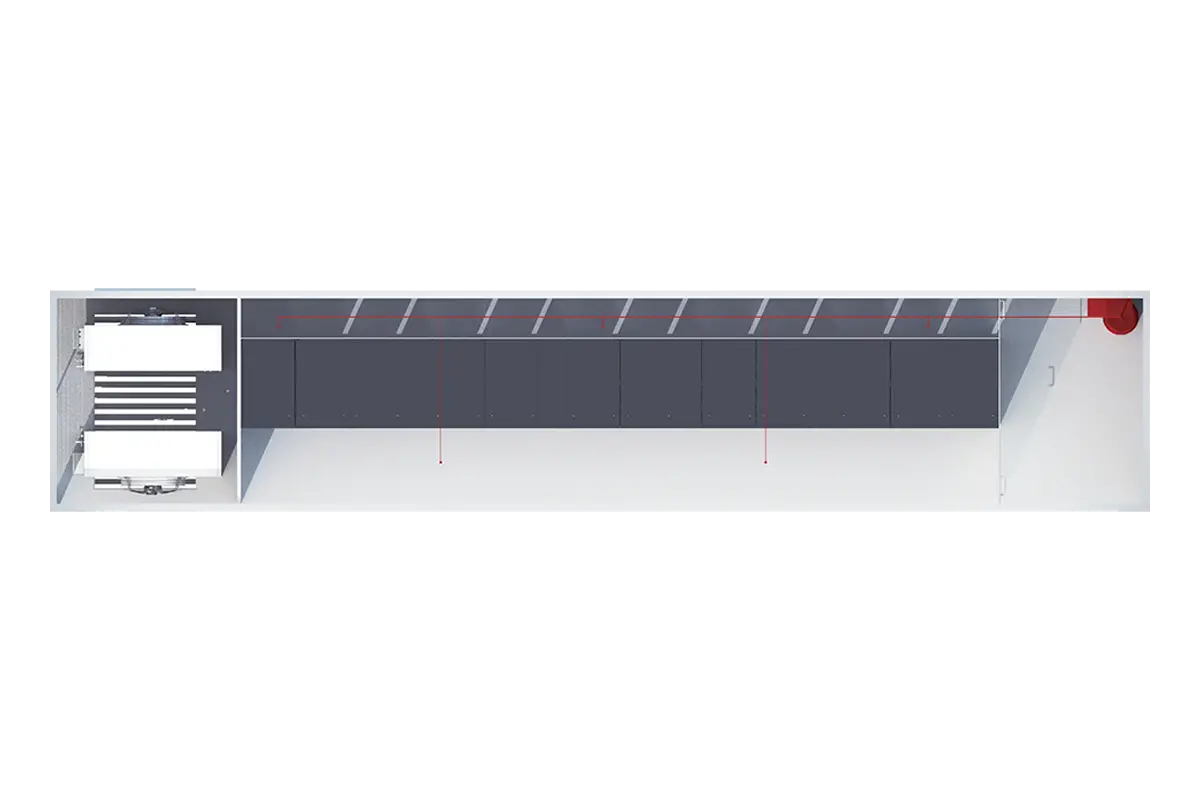

Vista superior
Vista superior
Se usa para alojar y proteger servidores y otros equipos de TI.
Zona donde se concentra el aire caliente.
Almacena energía de respaldo.

3 - Módulos de infraestructura esenciales

La solución de centro de datos en contenedor de SOETECK se compone de varios elementos clave: el sistema de gabinetes, el sistema de control térmico, la alimentación crítica, el sistema de seguridad y el sistema de entorno dinámico. A continuación encontrará el detalle de varios módulos esenciales.

Módulo de refrigeración eficiente

Gestión térmica y disipación de calor

Distribución de energía inteligente

Distribución y gestión de la alimentación

Sistema de protección de seguridad

Protección contra incendios y seguridad física

Sistema de monitoreo inteligente

Monitoreo del estado operativo

Energía Crítica

La solución de SOETECK incorpora un sistema eficiente de distribución de energía, con una gama de UPS de rack y módulos de distribución de diseño personalizado. Los clientes pueden elegir entre baterías de litio o de plomo-ácido de rack según sus necesidades. También ofrecemos servicios de selección de UPS a medida, junto con el diseño y la fabricación integrales de la distribución. Además, según el tiempo de respaldo requerido, proporcionamos diversas opciones de baterías: packs de baterías, gabinetes de baterías y racks de baterías.

UPS Serie SY-M (150-300kVA)UPS Serie SY-M (150-300kVA)UPS Serie SY-M (150-300kVA)UPS Serie SY-M (150-300kVA)
UPS Serie SY-M (150-300kVA)

UPS en línea modular con módulos de potencia de 25/30kVA, escalable de 150kVA a 300kVA. Módulos intercambiables en caliente con redundancia N+1 y verdadera doble conversión en línea.

UPS Serie SY-M (400-1600kVA)UPS Serie SY-M (400-1600kVA)UPS Serie SY-M (400-1600kVA)UPS Serie SY-M (400-1600kVA)
UPS Serie SY-M (400-1600kVA)

UPS en línea modular de alta capacidad con módulos de potencia de 100kVA, escalable de 400kVA a 1600kVA. Módulos intercambiables en caliente, redundancia N+1 y verdadera doble conversión en línea.

UPS Serie SY-T (400-2000kVA)UPS Serie SY-T (400-2000kVA)UPS Serie SY-T (400-2000kVA)UPS Serie SY-T (400-2000kVA)
UPS Serie SY-T (400-2000kVA)

UPS en línea de torre y alta frecuencia con capacidad de 400-2000kVA, eficiencia PF1 y tecnología de verdadera doble conversión. Diseñado para aplicaciones de centros de datos de gran escala.

Gestión Térmica

SOETECK ofrece soluciones de refrigeración integrales para centros de datos y estaciones base, incluidos sistemas de aire acondicionado de precisión a nivel de sala, de fila y de rack. Para atender eficazmente la demanda de refrigeración de la computación de alta densidad dentro de gabinetes individuales, nuestros sistemas de precisión de rack y de fila están diseñados para ser eficientes y rentables.

Refrigeración en Fila DX por AireRefrigeración en Fila DX por AireRefrigeración en Fila DX por AireRefrigeración en Fila DX por Aire
Refrigeración en Fila DX por Aire

Sistema de refrigeración de precisión en fila DX por aire con capacidad de 5.6kW a 90.1kW. Diseñado para una gestión térmica eficiente a nivel de fila en centros de datos.

Refrigeración de Sala DX por AireRefrigeración de Sala DX por AireRefrigeración de Sala DX por AireRefrigeración de Sala DX por Aire
Refrigeración de Sala DX por Aire

Sistema de refrigeración de precisión a nivel de sala DX por aire con capacidad de 32.5kW a 120kW. Admite configuraciones de flujo ascendente y descendente para un despliegue flexible.

Refrigeración de Rack CompactaRefrigeración de Rack CompactaRefrigeración de Rack CompactaRefrigeración de Rack Compacta
Refrigeración de Rack Compacta

Sistema de refrigeración de rack compacto, 3.5kW de capacidad, altura 8U. Diseño compacto para montaje inferior o intermedio, con refrigerante R410A e integración BMS.

Modelos destacados

SY-ICDC-10SY-ICDC-20SY-ICDC-40SY-ICDC-X
ModelosSY-ICDC-10SY-ICDC-20SY-ICDC-40SY-ICDC-X

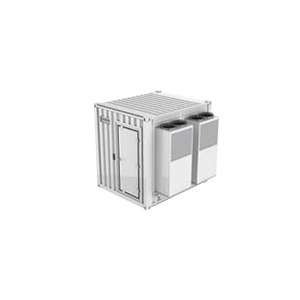

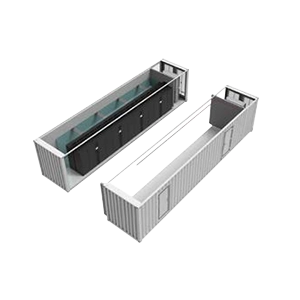

Tamaño del contenedor10ft HQ20ft HQ40ft HQPersonalizado
Especificación del rack600*1100*2000600*1100*2000600*1100*2000Personalizado
Capacidad por rack42U42U42UPersonalizado
Cantidad de racks2+ ud.4+ ud.9+ ud.Personalizado
Capacidad máxima por rack6kW6kW6kWPersonalizado
Capacidad total de equipos de TI12+kW24+kW54+kWPersonalizado
Método de refrigeraciónAire acondicionado en filaAire acondicionado en filaAire acondicionado en filaAire acondicionado en fila
UPSUPS modular N+1UPS modular N+1UPS modular N+1Personalizado

SOETECK Centro de Datos Modular en Contenedor.pdf

¿Quién necesita un centro de datos en contenedor?

Una integración de energía, refrigeración y módulos de infraestructura que sostiene operaciones de TI confiables — donde el centro de datos modular aporta un valor único

Respuesta ante emergencias

Respuesta ante emergencias

Despliegue rápidoAutosuficienteResistente a desastres

Los contenedores estandarizados se transportan rápidamente en camión, tren o helicóptero y se despliegan en 24-48 horas.

Recuperación ante desastres naturales, ayuda de emergencia

Exploración de petróleo y gas

Exploración de petróleo y gas

Resistente a clima extremoOperación fuera de la redAlta movilidad

Los sistemas híbridos integrados solar-diésel suministran energía totalmente fuera de la red. El diseño reforzado de -40°C a 55°C con protección IP54 resiste entornos extremos.

Pozos remotos, operaciones mineras

Eventos de gran escala

Eventos de gran escala

Listo para el eventoCapacidad escalableDespliegue temporal

La capacidad de TI escala con flexibilidad según el tamaño del evento y se despliega en horas en el propio sitio. Las unidades se desmontan y se reubican al terminar.

Eventos deportivos, festivales, congresos

Despliegues militares

Despliegues militares

Diseño seguroGrado militarDespliegue rápido

La construcción de grado militar resiste impactos y clima extremo. El cifrado de extremo a extremo y las salvaguardas físicas a prueba de manipulaciones garantizan la integridad de los datos.

Operaciones de campo, bases militares, instalaciones de defensa

Computación en el borde

Computación en el borde

Baja latenciaDespliegue en el bordeConectado a la nube

Nuestros centros de datos en contenedor se despliegan junto a las fuentes de datos, con tiempos de respuesta de milisegundos y una reducción del 90% en las transferencias remotas de datos.

Redes IoT, ciudades inteligentes, borde industrial

Expansión del centro de datos

Expansión del centro de datos

Plug and playEscalado rápidoSin interrupciones

Los contenedores de DC prefabricados llegan preinstalados de fábrica y quedan listos en 1-2 semanas. Se integran a la perfección con los centros de datos existentes.

Centros de datos en la nube, expansión de TI corporativa
