El enfriamiento líquido para centros de datos no es una solución única para todas las situaciones; es un abanico de tecnologías de enfriamiento líquido adaptadas a diferentes densidades de potencia, presupuestos y necesidades de infraestructura. Un sistema de enfriamiento líquido de alto rendimiento es cada vez más indispensable, ya que los centros de datos tienen que hacer frente a las crecientes cargas térmicas generadas por la inteligencia artificial, el HPC y el hardware de cómputo de alta densidad.
La encuesta sobre sistemas de refrigeración 2024 del Uptime Institute reveló que las placas frías refrigeradas por agua son la tecnología de refrigeración líquida directa más adoptada, pero los sistemas de inmersión y bifásicos están ganando adeptos rápidamente para las implantaciones de IA y HPC de altísima densidad, lo que demuestra que el sistema de refrigeración líquida adecuado puede redefinir la eficiencia y la escalabilidad. A continuación se ofrece un desglose exhaustivo de las tecnologías de refrigeración líquida más impactantes, sus principios de ingeniería, casos de uso ideales y cómo se integran en un sistema de refrigeración líquida robusto.

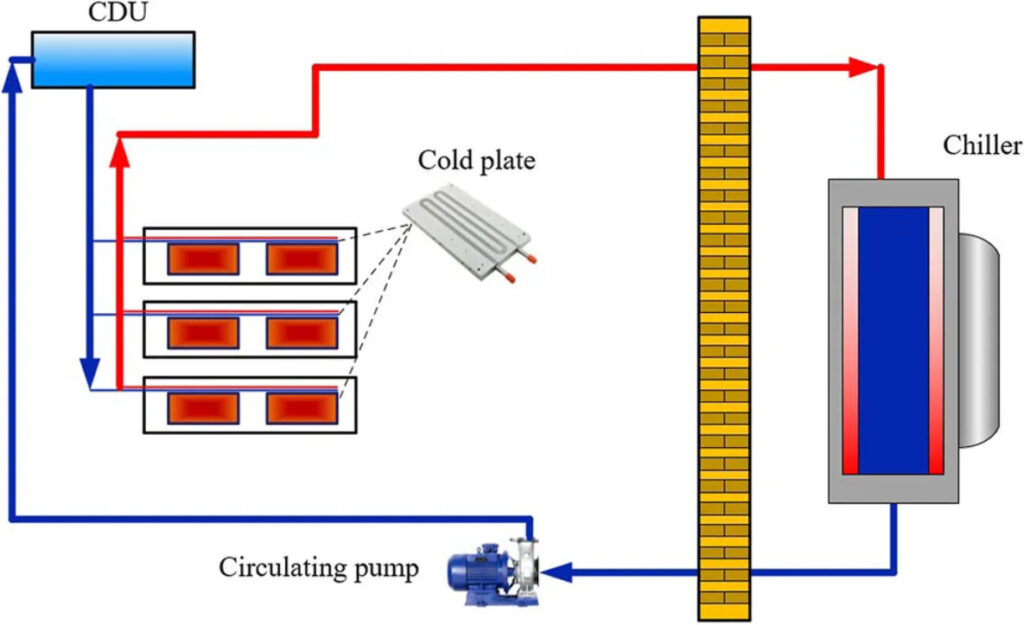

1. Refrigeración líquida por placa fría
La refrigeración líquida por placas frías, una de las tecnologías de refrigeración líquida más prácticas y extendidas, es la solución básica de refrigeración líquida directa para los modernos sistemas de refrigeración líquida de los centros de datos. Se dirige a los componentes que generan calor (CPU, GPU, memoria HBM) con placas frías personalizadas: intercambiadores de calor metálicos montados directamente sobre los chips con un material de interfaz térmica (TIM) para minimizar la resistencia al calor. El refrigerante (normalmente agua desionizada o mezclas de glicol) fluye a través de microcanales en la placa fría, absorbiendo el calor y llevándolo a un intercambiador de calor centralizado (CDU: Coolant Distribution Unit) para su enfriamiento y recirculación, creando un sistema de refrigeración líquida de circuito cerrado que equilibra el rendimiento y el coste para diversas implantaciones de centros de datos.
Avances clave en el sistema de refrigeración líquida por placa fría
- Entrega de potencia vertical: Un diseño revolucionario que monta los módulos de alimentación directamente encima/debajo de los procesadores, minimizando las pérdidas de la red de suministro de energía (PDN) y complementando las estructuras de placa fría de bajo perfil de Cold Plate Liquid Cooling. VPD elimina la colocación lateral del convertidor CC/CC necesaria para la refrigeración por aire, lo que permite diseños de placa más flexibles y una mayor densidad de componentes, al tiempo que mejora la eficiencia general y la adaptabilidad del sistema de refrigeración líquida.
- Refrigeración microconvectiva: Sustituye las tradicionales placas frías de microcanales por conjuntos de pequeños chorros de líquido que se dirigen con precisión a los puntos calientes del chip. Esta avanzada tecnología de refrigeración líquida ofrece menor resistencia térmica que los diseños de microcanales convencionales, evita los problemas de caída de presión y es mucho más eficaz para los chips de IA de alta potencia (por ejemplo, NVIDIA GB200/GB300) con densidades de flujo térmico superiores a 500 W/cm², lo que la convierte en una actualización fundamental para las configuraciones de sistemas de refrigeración líquida de alto rendimiento en centros de datos centrados en la IA.
- Refrigeración por placa fría bifásica: Para los componentes de potencia ultraelevada, los refrigerantes basados en fluorocarburos permiten la refrigeración líquida de placa fría bifásica, una tecnología de refrigeración líquida de vanguardia que aprovecha el calor latente de evaporación para absorber 100 veces más calor que la refrigeración por agua monofásica. Aunque son más caros de entrada, los refrigerantes de fluorocarbono no son conductores y son menos dañinos en caso de fugas, por lo que son ideales para clústeres de IA de misión crítica y despliegues de sistemas de refrigeración líquida resistentes.
Ideal para:
Centros de datos de densidad media-alta, clústeres de formación de IA y reconversión de infraestructuras existentes refrigeradas por aire: la tecnología de refrigeración líquida Cold Plate requiere una modificación mínima del hardware y equilibra el rendimiento con la rentabilidad, lo que la convierte en una opción versátil y ampliamente adoptada para la mayoría de configuraciones de sistemas de refrigeración líquida.

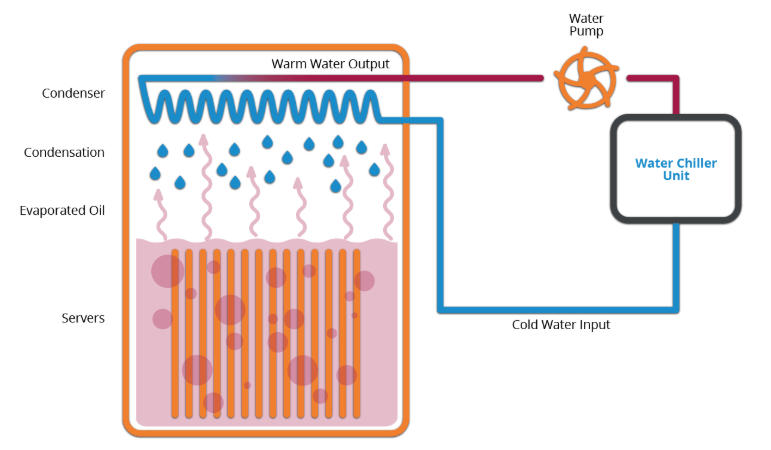

2. Refrigeración por líquido de inmersión
La refrigeración por inmersión es una innovadora tecnología de refrigeración líquida que lleva el sistema de refrigeración líquida a un nuevo nivel al sumergir por completo bastidores de servidores o componentes enteros en un fluido dieléctrico no conductor, eliminando por completo la necesidad de placas frías, ventiladores o disipadores térmicos. El calor se transfiere directamente de cada componente al fluido, que luego se enfría a través de un intercambiador de calor o condensador, proporcionando una uniformidad térmica casi perfecta y las puntuaciones PUE más bajas posibles para un sistema de refrigeración líquida. Esta tecnología de refrigeración líquida está redefiniendo la sostenibilidad y el rendimiento para los entornos de centros de datos más exigentes, especialmente las instalaciones de IA y HPC de ultra alta densidad.
La refrigeración por inmersión se divide en dos categorías, cada una de ellas adecuada para diferentes necesidades de sistemas de refrigeración líquida:
- Inmersión monofásica: El fluido dieléctrico (aceite mineral, refrigerante a base de silicona) circula por el depósito sin cambio de fase, ofreciendo alta eficiencia y bajo mantenimiento. Se trata de la tecnología de refrigeración líquida por inmersión más adoptada, con implantaciones generalizadas en centros de datos de hiperescala y periféricos, donde un sistema de refrigeración líquida fiable y de bajo coste es una prioridad absoluta.
- Inmersión bifásica: Los refrigerantes de fluorocarbono de bajo punto de ebullición hierven a 40-50°C, absorbiendo enormes cantidades de calor a través del calor latente de vaporización. El vapor sube a un condensador, se condensa de nuevo en líquido y vuelve a caer en el depósito, creando un ciclo pasivo y sin bombas para lograr la máxima eficiencia en un sistema de refrigeración líquida. Esta tecnología de refrigeración líquida es ideal para configuraciones de muy alta densidad en las que cada vatio de eficiencia energética repercute directamente en los costes operativos y los objetivos de sostenibilidad.
Consideraciones clave para el sistema de refrigeración líquida por inmersión
Aunque la refrigeración por inmersión ofrece una eficiencia inigualable como tecnología de refrigeración líquida, requiere una infraestructura específica (tanques sellados) y responde a preocupaciones válidas en torno a la fuga de fluidos, el impacto ambiental y la capacitancia parásita (de fluidos de alto dieléctrico) que pueden afectar a las señales de alta frecuencia. Los nuevos fluidos dieléctricos basados en silicio están resolviendo estos problemas: no son tóxicos, son baratos y tienen un impacto mínimo en el rendimiento eléctrico, con implantaciones comerciales que alcanzan los 210 kW por rack en centros de datos de IA, consolidando la refrigeración por inmersión como solución líder de sistemas de refrigeración líquida para la informática ecológica de próxima generación.
Ideal para:
Clústeres de IA/HPC de ultra alta densidad (85-210 kW por rack), centros de supercomputación y centros de datos ecológicos con emisiones netas cero: la refrigeración por inmersión es la tecnología de refrigeración líquida de referencia para la sostenibilidad y el máximo rendimiento, lo que la convierte en el sistema de refrigeración líquida ideal para infraestructuras de centros de datos de alta potencia preparadas para el futuro.
3. Refrigeración híbrida líquido-aire
Para los centros de datos con densidades de potencia mixtas (por ejemplo, servidores de almacenamiento de baja potencia junto con sistemas informáticos de IA de alta potencia), la refrigeración híbrida líquido-aire combina la tecnología de refrigeración líquida Cold Plate para los componentes calientes (CPU/GPU) con la refrigeración por aire para el hardware de baja temperatura (almacenamiento, redes). Este enfoque equilibra la eficiencia y el coste, evitando la inversión inicial de un sistema de refrigeración líquida completo y eliminando los puntos calientes y el derroche de energía de la refrigeración por aire pura, lo que la convierte en una tecnología de refrigeración líquida práctica y flexible para entornos de centros de datos diversos y de uso mixto.
Los sistemas híbridos son especialmente populares en las instalaciones de coubicación, donde los inquilinos tienen necesidades de refrigeración diferentes, y permiten a los operadores ofrecer soluciones de refrigeración escalonadas sin necesidad de renovar toda la infraestructura. Al integrar la tecnología Cold Plate Liquid Cooling solo donde las cargas térmicas lo exigen, las configuraciones híbridas crean un sistema de refrigeración líquida personalizado que se adapta a los cambios en las cargas de trabajo, las densidades de potencia y las limitaciones presupuestarias, optimizando tanto el rendimiento como los gastos operativos.
Por qué elegir el sistema de refrigeración líquida？
A medida que los centros de datos evolucionan para satisfacer las demandas de IA, HPC y computación en la nube, la tecnología de refrigeración líquida y las soluciones de sistemas de refrigeración líquida seguirán siendo la columna vertebral de las operaciones eficientes y fiables de los centros de datos.
Desde la práctica versatilidad de la refrigeración líquida por placa fría hasta la inigualable eficiencia de la refrigeración por inmersión y la flexibilidad adaptable de los sistemas híbridos, cada tecnología de refrigeración líquida ofrece un enfoque único para gestionar las cargas térmicas, garantizando que los centros de datos puedan escalar sin problemas, reducir el consumo de energía y mantener un rendimiento óptimo.
Invertir en un sistema de refrigeración líquida a medida, alineado con densidades de potencia y requisitos de infraestructura específicos, es la clave para construir centros de datos sostenibles y de alto rendimiento que prosperen en la era de la informática de nueva generación.
