Ao contrário dos sistemas de resfriamento em nível de fileira ou rack, que ficam diretamente entre as fontes de calor, as unidades de resfriamento perimetral são instaladas ao longo das paredes ou na periferia da sala. Essa configuração distribui o ar condicionado por todo o espaço, garantindo controle uniforme de temperatura sem interferir na disposição dos equipamentos.
Irei explorar as aplicações de arrefecimento de perímetro mais impactantes em vários sectores, desde centros de dados a instalações industriais. Quer esteja a avaliar soluções de arrefecimento para uma nova sala de servidores ou a reequipar um centro de controlo existente, a compreensão destes casos de utilização no mundo real ajudá-lo-á a tomar uma decisão informada.

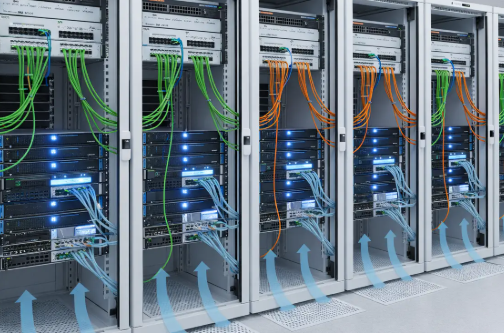

Arrefecimento do perímetro do centro de dados para bastidores de alta densidade
Os centros de dados continuam a ser os mais comuns para esta abordagem. Nas salas de servidores tradicionais e nos centros de dados de pequena a média dimensão, as unidades CRAC de perímetro e os sistemas AC de precisão são amplamente utilizados para manter as gamas recomendadas pela ASHRAE.
Como funciona nos centros de dados
Normalmente, as unidades perimetrais puxam o ar quente da parte superior ou traseira, arrefecem-no através de uma serpentina de refrigeração ou de água gelada e empurram o ar frio para um plenum de piso elevado. As placas perfuradas direcionam o fluxo de ar para cima, através dos bastidores dos servidores. Em instalações maiores, as estratégias de contenção de corredor quente/corredor frio complementam as unidades de perímetro.
Vantagens da refrigeração perimetral nos centros de dados
- Fluxo de ar previsível quando combinado com a contenção de corredores
- Redundância N+1 fácil, adicionando unidades ao longo das paredes laterais
- Menor ruído de funcionamento (unidades afastadas dos passeios)
Para bastidores até 8-10 kW, a refrigeração da sala perimetral continua a ser altamente fiável e económica. Para densidade ultra-alta (15+ kW), complemente com arrefecimento em fila.

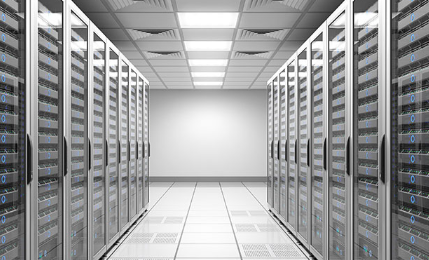

Arrefecimento perimetral para pequenas salas de servidores e armários de TI
Nem todas as organizações têm um centro de dados em grande escala. As salas de servidores e os armários de TI têm muitas vezes uma área de chão e orçamentos limitados, o que torna a refrigeração perimetral uma solução ideal. Esses pequenos espaços críticos normalmente abrigam switches de rede, servidores e armazenamento que geram calor significativo em relação ao volume da sala.
Desafios únicos em pequenos ambientes de TI
- Espaço limitado para arrefecimento em linha ou suspenso
- Espaços de utilização mista (por exemplo, um armário que também armazena materiais)
- HVAC intermitente do edifício - inadequado para cargas de TI 24/7
Melhores práticas para a instalação de arrefecimento perimetral em pequenas salas de servidores
- Escolha unidades AC de precisão mini-split montadas na parede ou no chão.
- Assegurar uma distância de 18-24 polegadas entre as frentes das estantes e as descargas das unidades.
- Utilize sensores de temperatura para evitar o arrefecimento excessivo ou o curto-circuito.
- Considere unidades CRAC duplas para redundância, mesmo que pequenas.
Uma vez que as unidades perimetrais são instaladas contra as paredes, libertam espaço no chão central para bastidores e gestão de cabos.

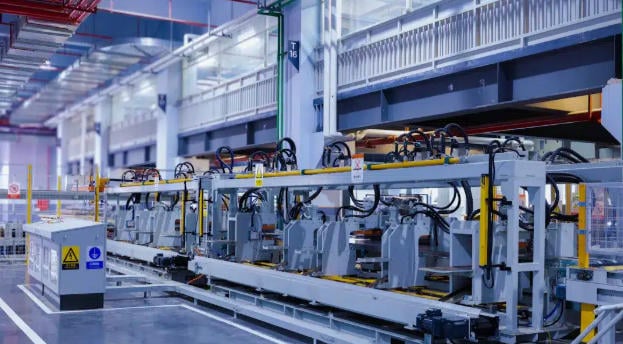

Arrefecimento perimetral para salas de controlo industriais
As salas de controlo industrial, os centros de controlo de motores (CCM) e as salas PLC alojam componentes electrónicos sensíveis que têm de funcionar de forma fiável em ambientes poeirentos, quentes ou quimicamente agressivos. O arrefecimento perimetral proporciona uma solução robusta.
Porque é que se destaca em ambientes industriais
- Colocação remota do compressor - unidades de condensação no exterior, unidades de perímetro do evaporador no interior.
- Elevados rácios de arrefecimento sensível (0,95+) - ideal para aparelhos electrónicos que produzem principalmente calor sensível.
- Fornecimento de ar filtrado (MERV 13+) para proteção contra poeiras.
Arrefecimento perimetral vs. arrefecimento em fila para aplicações industriais
Em ambientes industriais, o arrefecimento em linha é muitas vezes impraticável. Perímetro arrefecimento ambiente podem ser colocadas ao longo de qualquer parede disponível e canalizadas para os painéis de controlo. Também são mais fáceis de adaptar em edifícios existentes sem pisos elevados.
Exemplo do mundo real: A sala DCS de uma fábrica petroquímica utiliza duas unidades CRAC redundantes com condensadores exteriores, deixando o espaço central livre para futuros armários.
Arrefecimento de perímetro para centros de dados de telecomunicações e periféricos
Os escritórios centrais de telecomunicações, as estações de base e os centros de dados periféricos funcionam em condições ambientais não controladas. As unidades de arrefecimento de perímetro concebidas para telecomunicações incluem:
- Funcionamento em ambiente amplo (-40°F a 130°F)
- Opções de alimentação CC para backup solar/bateria
- Revestimentos resistentes à corrosão
Como a refrigeração perimetral melhora a fiabilidade dos centros de dados periféricos
As instalações de ponta (5-20 bastidores, 10-50 kW de carga total) beneficiam de um par de pequenas unidades de CA de precisão perimetral ao longo das paredes laterais - oferecendo redundância sem complexidade baseada em filas. Muitas unidades integram economizadores de arrefecimento livre para reduzir as facturas de energia.
Para abrigos de telecomunicações, as unidades de arrefecimento perimetrais compactas são montadas no exterior (suspensas na parede), poupando espaço no chão interior para baterias e equipamento de transmissão.
Arrefecimento perimetral para salas limpas e laboratórios médicos
Em salas limpas (ISO 5-8) e laboratórios, é obrigatório um controlo rigoroso da temperatura e da humidade (±0,5°C, ±5% RH). Enquanto os tectos de fluxo laminar tratam as partículas, o arrefecimento perimetral elimina a carga térmica de base.
Considerações especiais
- Materiais que não soltam pêlos para cumprir as normas de salas limpas
- Pressurização positiva através de ar de compensação temperado
- Projectos de serviço a partir de corredores - manutenção sem vestuário completo
Dimensionamento do sistema de arrefecimento perimetral para salas limpas ISO 7
Os engenheiros dimensionam as unidades CRAC de perímetro com base no ganho de calor da divisão e nas cargas do equipamento. Algumas unidades bem colocadas ao longo de paredes mais compridas podem manter a estabilidade da temperatura. Para salas limpas de grandes dimensões, várias unidades colocadas em fases criam uma “cortina” de ar condicionado.
Arrefecimento perimetral para edifícios comerciais
Para além dos ambientes críticos, os edifícios comerciais com salas de servidores, armários AV ou risers de telecomunicações também beneficiam de refrigeração perimetral dedicada. Em vez de dependerem do AVAC do edifício (que não funciona durante a noite e fins-de-semana), os gestores das instalações instalam unidades de arrefecimento de salas independentes.
Estratégias de arrefecimento perimetral energeticamente eficientes para edifícios comerciais
- Unidades perimetrais de água refrigerada ligação à central para uma elevada eficiência.
- Fluxo de refrigerante variável (VRF) os sistemas perimetrais fornecem aquecimento e arrefecimento simultâneos - úteis para escritórios perimetrais com ganhos de calor solar.
- Controlos baseados na procura com sensores de ocupação reduzem o tempo de funcionamento quando as cargas são baixas.
Além disso, as unidades com rodas de entalpia podem recuperar o calor residual para pré-aquecer o ar de ventilação - uma caraterística valiosa em climas mais frios.
Arrefecimento perimetral vs. em linha, & Arrefecimento líquido
Para apreciar plenamente as aplicações de arrefecimento perimetral, compare-as com as alternativas:
| Aspeto | Arrefecimento do perímetro | Arrefecimento em linha | Arrefecimento líquido |
|---|---|---|---|
| Densidade ideal do bastidor | Até 10 kW/rack | 10-25 kW/rack | 25+ kW/rack |
| Consumo de espaço no chão | Baixo (apenas paredes) | Médio (entre prateleiras) | Muito baixo (diretamente para as batatas fritas) |
| Complexidade da instalação | Baixa a moderada | Moderado | Elevado (canalização) |
| Acessibilidade da manutenção | Fácil (nas paredes) | Moderado (pode bloquear os corredores) | Especialista necessário |
O ar condicionado de precisão perimetral continua a ser a opção mais flexível para salas de densidade mista, instalações antigas e projectos preocupados com o orçamento.
FAQs
- P: O arrefecimento perimetral consegue lidar com os pontos quentes numa sala de servidores?
R: Sim, com uma gestão adequada do fluxo de ar (painéis de obturação, contenção de corredores). Para pontos quentes graves, adicione refrigeradores pontuais ou reposicione as unidades CRAC. - P: Qual é o tempo de vida típico de uma unidade de refrigeração perimetral?
R: As unidades AC ou CRAC de precisão com boa manutenção duram 15-20 anos. Após 10 anos, considere a possibilidade de atualizar os controlos para unidades de velocidade variável. - Q: O arrefecimento perimetral é adequado para armários de exterior?
R: Sim - estão disponíveis unidades de perímetro à prova de intempéries (NEMA 3R/4X) para armários de telecomunicações, estações de carregamento de veículos eléctricos e nós de extremidade exteriores. - P: Como é que calculo o número de unidades de perímetro necessárias?
A: Comece com a carga térmica total (kW). Dividir pela capacidade de arrefecimento da unidade nas condições de projeto. Adicionar um redundante para N+1. Efetuar uma simulação CFD para divisões de grandes dimensões.
Conclusão
Dos centros de dados às salas limpas, das salas de controlo industrial aos armários comerciais de TI, as aplicações de arrefecimento perimetral continuam a proporcionar um controlo de temperatura fiável e económico. Quer lhe chamemos arrefecimento ambiente, AC de precisão ou simplesmente unidades CRAC, as arquitecturas baseadas no perímetro sobressaem na grande maioria das implementações do mundo real - especialmente quando o orçamento, a simplicidade e a adaptabilidade são mais importantes.
Ao planear a sua próxima atualização de refrigeração, avalie a disposição da sua sala, a densidade de calor, o percurso de crescimento e as capacidades de manutenção. Em muitos casos, um sistema de arrefecimento de perímetro bem concebido irá satisfazer ou exceder os requisitos de desempenho durante muitos anos. E para ambientes híbridos, considere a combinação de unidades perimetrais com refrigeração suplementar direcionada para obter o melhor dos dois mundos.
