Когда традиционные центры обработки данных заставляют вас бороться с высокими затратами, длительными сроками развертывания и жесткими ограничениями расширения, пришло время обратить внимание на более умную альтернативу. Модульная архитектура центра обработки данных меняет подход предприятий к построению и масштабированию своей ИТ-инфраструктуры. Вместо заливки бетона и ожидания строительства в течение месяцев вы собираете предварительно спроектированные блоки, которые соединяются друг с другом, как детали конструктора, — быстрее, дешевле и гораздо гибче.
В этом руководстве вы узнаете, что именно подразумевает под собой архитектура модульного ЦОД, каковы ее основные компоненты и как ее можно использовать для удовлетворения непредсказуемых потребностей в мощностях без излишних затрат на расширение.
Что такое модульная архитектура ЦОД?

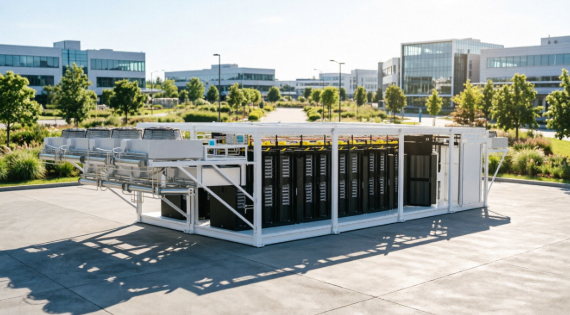

Модульная архитектура центров обработки данных подразумевает использование готовых, автономных модулей при проектировании и развертывании серверных залов. Вместо единого монолитного объекта вы работаете со стандартизированными модулями, каждый из которых содержит системы электропитания, охлаждения, ИТ-стойки и сетевое оборудование, которые можно комбинировать, подбирать и масштабировать независимо друг от друга.
Представьте себе это как “центр обработки данных в коробке”, который растет вместе с вашими потребностями. Архитектура основана на трёх основных принципах:
- Стандартизация – Все модули имеют одинаковые интерфейсы и размеры.
- Изоляция – Модули функционируют как автономные зоны отказа.
- Оркестровка – Центральное программное обеспечение управляет всеми модулями как единым пулом логических ресурсов.
Такой подход превращает инфраструктуру в настоящую коммунальную услугу: вы добавляете мощности только тогда, когда они нужны, и именно там, где они нужны.
Основные компоненты модульного центра обработки данных
Чтобы понять архитектуру модульного дата-центра, необходимо ознакомиться с его пятью основными подсистемами. Каждый компонент проходит предварительное тестирование на заводе, поэтому интеграция на месте сводится к простому подключению по принципу «plug-and-play».
ИТ-модуль — ядро вычислительных и хранилищных ресурсов
Именно здесь размещаются ваши серверы, массивы хранения данных и сетевые коммутаторы. ИТ-модули выпускаются в стандартных размерах для монтажа в стойку (например, 24U, 42U, 48U) со встроенной системой организации кабелей. Вы можете комбинировать вычислительные модули высокой плотности с модулями холодного хранения в соответствии с профилями рабочих нагрузок.
Модуль распределения питания (PDM)
В PDM размещены трансформаторы, коммутационное оборудование и источники бесперебойного питания. Основные характеристики:
- Встроенная в модуль резервированность N+1 или 2N
- Системы шинных трасс, соединяющие ИТ-модули без использования жестких соединений
- Мониторинг нагрузки в режиме реального времени по каждому источнику питания
Модуль охлаждения — новое слово в управлении тепловым режимом
Модульные системы охлаждения могут представлять собой теплообменники, устанавливаемые в ряду, в стойке или на задней панели. Распространенные варианты реализации:
- Модули охлаждения воды – Насосы и клапаны в отдельном корпусе
- Модули прямого расширения (DX) – Автономные блоки CRAC
- Модули с жидкостным охлаждением – Для кластеров HPC и GPU
Поскольку модуль охлаждения является автономным, вы можете перейти с воздушного охлаждения на жидкостное, не прибегая к вмешательству в конструкцию ИТ-стоек.
Модуль управления и сети
Это «мозг» всей архитектуры. Он объединяет:
- Датчики DCIM (управление инфраструктурой центра обработки данных)
- Контроллеры программно-определяемых сетей (SDN)
- Точки доступа к системе безопасности
Вы можете контролировать весь парк модулей с одного экрана — независимо от того, находятся ли модули на одном складе или разбросаны по трем континентам.
Модуль физического ограждения и локализации

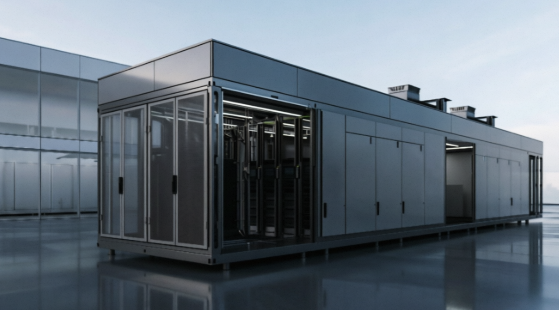

Внешняя оболочка обеспечивает противопожарную защиту, герметичность и конструктивную целостность. В качестве вариантов могут выступать транспортные контейнеры стандарта ISO, корпуса на салазках или сборные бетонные блоки. Модуль корпуса также непосредственно включает в себя систему локализации «горячего» и «холодного» проходов.
Как модульная архитектура повышает масштабируемость и эффективность
Почему гипермасштабируемые компании и крупные предприятия переходят на модульные архитектуры? Здесь можно выделить три очевидных преимущества.
Масштабирование мощностей по мере роста
Вместо того чтобы строить станцию мощностью 5 МВт для прогнозируемых потребностей в 3 МВт, вы начинаете с 500 кВт и каждый квартал добавляете модули мощностью 250 кВт. Это и есть «мощность по требованию». Ваши капитальные затраты соответствуют доходам, а не предположениям.
До 50% — более быстрое развертывание
Создание традиционного центра обработки данных занимает 18–24 месяца от этапа проектирования до ввода в эксплуатацию. Благодаря модульной архитектуре этот срок сокращается до 6–12 недель. Пока ведется подготовка площадки, модули параллельно изготавливаются и тестируются на заводе. В день поставки их достаточно просто установить на место, подключить к инженерным сетям и запустить рабочие нагрузки.
Превосходный показатель PUE (эффективность использования электроэнергии)
Оптимизированные на заводе схемы охлаждения и короткие пути прохождения воздуха позволяют минимизировать смешивание горячего и холодного воздуха. Во многих модульных системах показатель PUE составляет менее 1,2 — даже в неидеальных условиях, таких как складские помещения или пустынные районы. Вы экономите энергию с самого первого дня.
Рекомендации по проектированию модульного центра обработки данных
Прежде чем заказать первый модуль, проанализируйте эти пять факторов, чтобы обеспечить успех.
Расчет мощности для пиковой и средней нагрузки
Модульная архитектура позволяет справляться с пиковыми нагрузками за счет временного развертывания переносных модулей. Тем не менее, вам по-прежнему следует смоделировать кривую роста на три года. Распространенной ошибкой является выбор модуля распределения питания с избыточной мощностью на начальном этапе — впоследствии всегда можно добавить дополнительные модули PDM.
Подготовка строительной площадки и инженерные коммуникации
Несмотря на то что модули являются автономными, им требуется:
- Плоские несущие бетонные плиты или фундаментные балки
- Доступ для 40-футовых платформенных грузовиков и кранов
- Подключение к инженерным сетям (электроснабжение среднего напряжения, оптоволоконная связь, водоотвод)
Уровень избыточности по уровням рабочей нагрузки
Используйте концепцию “модуль из модулей”. Для обеспечения уровня доступности Tier III или IV развертываются 2N модулей питания, но только N+1 ИТ-модулей. Такая гибридная стратегия позволяет снизить затраты при сохранении времени безотказной работы.
Перспективные возможности подключения
Установите горизонтальные кабельные лотки, проходящие между рядами модулей. Даже в случае смены поставщика стандартизированные оптоволоконные и медные шинопроводы MPO/MTP позволят сохранить независимость вашей архитектуры от конкретного поставщика.
Передовой опыт внедрения — от заводского цеха до серийного производства
Выполните следующие шаги, чтобы без лишних сложностей перейти от прототипа к реальным пользователям.
Приемочные испытания на заводе (FAT) являются обязательным условием
Прежде чем какой-либо модуль покинет производственную линию, проведите полные испытания на мощность, тепловые характеристики и сетевую совместимость. Обязательно присутствуйте при проведении приемочных испытаний (FAT). Это позволит выявить 90% проблем до того, как оборудование поступит на ваш объект.
Поэтапная интеграция на месте
Поэтапно поставляйте и вводите в эксплуатацию модули: сначала модули питания и охлаждения, затем модули управления, а затем половину ИТ-модулей. Перед переходом к следующему этапу проверьте правильность работы каждого из них. Это снижает риски и позволяет постепенно обучать персонал.
Remote Hands — программное обеспечение вместо физического присутствия
Поскольку модули оснащены широким набором средств мониторинга, вам не потребуется столько персонала на месте. Создайте центр удаленного мониторинга, который будет обрабатывать 80% сигналов тревоги. Для замены оборудования используйте услуги выездных специалистов вместо постоянного круглосуточного местного персонала.
Подходит ли модульная архитектура ЦОД для вашего бизнеса?
Задайте себе три вопроса:
- Ваша рабочая нагрузка зависит от сезона? (например, розничная торговля, налогообложение, игорный бизнес)
- Вы работаете в отдаленных или суровых условиях? (шахты, нефтяные вышки, места ликвидации последствий аварий)
- Вас ограничивают требования разрешений на строительство или доступность электроэнергии?
Если вы ответили “да” на любой из вышеперечисленных вопросов, модульная архитектура, скорее всего, станет для вас оптимальным решением.
Ведущие поставщики инфраструктуры, такие как СОТЕК усовершенствовали модульные архитектуры, чтобы обеспечить соблюдение корпоративных соглашений об уровне обслуживания (SLA) и одновременно снизить совокупную стоимость владения. Ключевым моментом является выбор поставщика, модули которого соответствуют открытым стандартам (например, Open19, ODCC), что позволяет избежать привязки к проприетарным решениям.
Вывод: стройте разумнее, а не масштабнее
Вам больше не нужно планировать мощности на годы вперед. Модульная архитектура ЦОД дает вам возможность развертывать, расширять и перенастраивать ИТ-инфраструктуру в темпе развития бизнеса. Разбивая ЦОД на стандартизированные компоненты — ИТ-оборудование, системы электропитания, охлаждения, управления и корпуса — вы повышаете эффективность, отказоустойчивость и укрепляете финансовый контроль.
Начинайте с малого, думайте о модульности и наблюдайте, как ваша инфраструктура развивается так же плавно, как и ваш бизнес.
